Conecta un potenciómetro como resistencia variable: guía paso a paso

En esta guía, exploraremos en detalle cómo conectar y utilizar un potenciómetro como una resistencia variable en tus proyectos electrónicos. Aprenderás los conceptos básicos del potenciómetro y cómo funciona como una resistencia ajustable. Descubrirás los pasos necesarios para conectar correctamente un potenciómetro a tu circuito y cómo utilizarlo para controlar la resistencia. Exploraremos diferentes aplicaciones prácticas donde el uso de un potenciómetro como resistencia variable es útil y beneficioso.

Tabla de contenidos
  1. Visión general
  2. Conceptos básicos de los potenciómetros y su funcionamiento
  3. Pasos para conectar un potenciómetro como resistencia variable
  4. Utilizando el potenciómetro para controlar la resistencia

Visión general

En esta guía, te proporcionaremos una visión completa y detallada sobre cómo utilizar un potenciómetro como una resistencia variable en tus proyectos electrónicos. Comenzaremos explorando los conceptos básicos del potenciómetro y su funcionamiento interno. Luego, te guiaremos a través de los pasos necesarios para conectar correctamente un potenciómetro a tu circuito. Finalmente, te mostraremos diferentes aplicaciones prácticas donde el uso de un potenciómetro como resistencia variable puede ser beneficioso. Al finalizar esta guía, tendrás los conocimientos necesarios para utilizar un potenciómetro como una resistencia variable en tus proyectos electrónicos.

Conceptos básicos de los potenciómetros y su funcionamiento

Antes de sumergirnos en cómo utilizar un potenciómetro como una resistencia variable, es importante comprender los conceptos básicos de los potenciómetros y cómo funcionan en un circuito. Un potenciómetro es un componente electrónico que tiene tres terminales: el terminal central y dos terminales extremos. El terminal central está conectado a un cursor que se puede mover a lo largo de una pista resistiva. Al girar el eje del potenciómetro, el cursor se desplaza a lo largo de la pista, cambiando así la resistencia entre el terminal central y uno de los terminales extremos.

Existen diferentes tipos de potenciómetros, incluyendo potenciómetros lineales y potenciómetros logarítmicos. Los potenciómetros lineales tienen una relación lineal entre el movimiento del cursor y el cambio en la resistencia, mientras que los potenciómetros logarítmicos tienen una relación logarítmica. Los potenciómetros lineales son más comunes y se utilizan en una amplia variedad de aplicaciones.

💡Artículo relacionado  Descubre el lujo y bienestar en nuestra cabina hidromasaje Roca Aquatech

El funcionamiento interno de un potenciómetro se basa en una pista resistiva que se encuentra en su interior. Esta pista resistiva está hecha de un material conductor y tiene una resistencia específica. Al mover el cursor a lo largo de la pista, la longitud de la pista que está en contacto con el cursor cambia, lo que a su vez cambia la resistencia total del potenciómetro.

Además de la resistencia total, los potenciómetros también tienen una tolerancia, que indica la variación permitida en el valor de resistencia. Por ejemplo, un potenciómetro con una tolerancia del 10% puede tener un valor de resistencia que varía en un 10% del valor nominal. Es importante tener en cuenta la tolerancia al seleccionar un potenciómetro para asegurarse de que cumpla con los requisitos de precisión de tu circuito.

Pasos para conectar un potenciómetro como resistencia variable

Una vez que comprendas los conceptos básicos de los potenciómetros y su funcionamiento, puedes pasar a los pasos para conectar un potenciómetro como una resistencia variable en tu circuito. A continuación, se detallan los pasos que debes seguir:

Materiales necesarios

Antes de comenzar, asegúrate de tener los siguientes materiales a mano:

  • Potenciómetro
  • Placa de circuito impreso
  • Componentes adicionales según tu diseño de circuito
  • Herramientas de soldadura

Identificación de los pines del potenciómetro

El primer paso es identificar los pines del potenciómetro. La mayoría de los potenciómetros tienen tres pines: el terminal central y dos terminales extremos. El terminal central está conectado al cursor y se utiliza para ajustar la resistencia. Los terminales extremos están conectados a la pista resistiva y se utilizan para establecer los valores mínimo y máximo de resistencia.

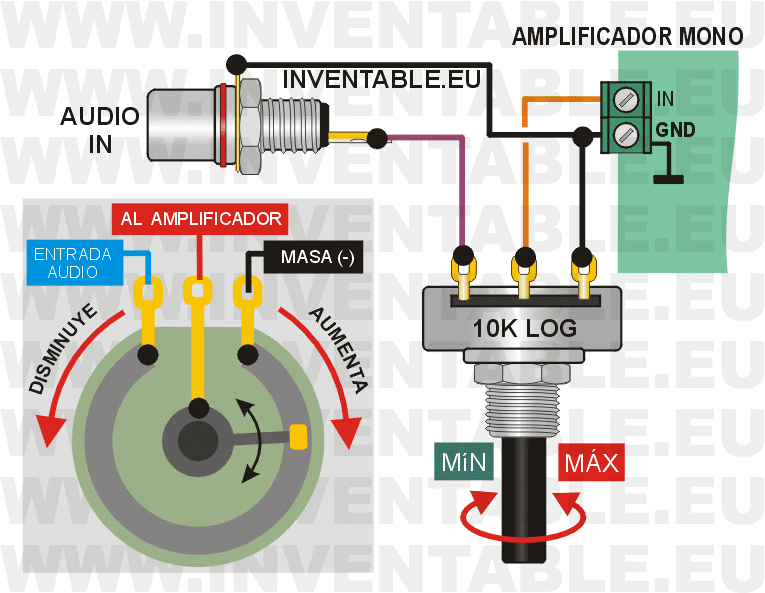

Conexión del potenciómetro en un circuito básico

Una vez que hayas identificado los pines del potenciómetro, puedes proceder a conectarlo en tu circuito. Aquí hay un ejemplo de cómo conectar un potenciómetro en un circuito básico:

💡Artículo relacionado  Repara salidas de audio de tu autoestéreo: Guía completa y práctica

Paso 1: Conecta uno de los terminales extremos del potenciómetro al punto de conexión donde deseas establecer el valor mínimo de resistencia.

Paso 2: Conecta el otro terminal extremo del potenciómetro al punto de conexión donde deseas establecer el valor máximo de resistencia.

Paso 3: Conecta el terminal central del potenciómetro al punto de conexión donde deseas ajustar la resistencia.

Consideraciones de polaridad y voltaje

Es importante tener en cuenta la polaridad y el voltaje máximo permitido al conectar un potenciómetro en un circuito. Asegúrate de que los terminales del potenciómetro estén conectados correctamente de acuerdo con la polaridad del circuito. Además, verifica que el voltaje aplicado al potenciómetro no exceda el voltaje máximo permitido. Esto puede dañar el potenciómetro y afectar su funcionamiento.

Uso de un multímetro para verificar la conexión correcta

Después de conectar el potenciómetro en tu circuito, es recomendable utilizar un multímetro para verificar la conexión correcta. Configura el multímetro en la escala de resistencia y mide la resistencia entre los terminales del potenciómetro. Deberías obtener un valor de resistencia que varíe cuando ajustes el potenciómetro. Si no obtienes cambios en la resistencia, verifica las conexiones y asegúrate de que el potenciómetro esté funcionando correctamente.

Utilizando el potenciómetro para controlar la resistencia

Una vez que hayas conectado correctamente el potenciómetro en tu circuito, puedes utilizarlo para controlar la resistencia. El potenciómetro actúa como una resistencia variable que puedes ajustar girando su eje. A medida que giras el eje del potenciómetro, el cursor se desplaza a lo largo de la pista resistiva, cambiando así la resistencia entre el terminal central y uno de los terminales extremos.

💡Artículo relacionado  Comprueba si tu amplificador operacional funciona correctamente

Para utilizar el potenciómetro como una resistencia variable, sigue estos pasos:

¿Cómo funciona el potenciómetro como resistencia variable?

El potenciómetro funciona como una resistencia variable al cambiar la longitud de la pista resistiva que está en contacto con el cursor. Cuando el cursor está cerca de uno de los terminales extremos, la resistencia entre el terminal central y ese terminal extremo es mínima. A medida que giras el potenciómetro y el cursor se desplaza hacia el otro terminal extremo, la resistencia aumenta gradualmente. Cuando el cursor está cerca del otro terminal extremo, la resistencia entre el terminal central y ese terminal extremo es máxima.

Ajuste de la resistencia utilizando el potenciómetro

Para ajustar la resistencia utilizando el potenciómetro, simplemente gira su eje en la dirección deseada. Si deseas disminuir la resistencia, gira el eje en sentido antihorario. Si deseas aumentar la resistencia, gira el eje en sentido horario. A medida que giras el potenciómetro, puedes observar cambios en la resistencia medida utilizando un multímetro u otro instrumento de medición.

Cálculo de la resistencia total en un circuito con potenciómetro

Al utilizar un potenciómetro como resistencia variable en un circuito, es importante tener en cuenta cómo afecta la resistencia total del circuito. La resistencia total en un circuito con un potenciómetro se calcula sumando la resistencia fija en serie con la resistencia del potenciómetro. Por ejemplo, si tienes una resistencia fija de 100 ohmios en serie con un potenciómetro de 500 ohmios, la resistencia total del circuito variará desde 100 ohmios hasta 600 ohmios a medida que ajustes el potenciómetro.

Ejemplos prácticos de aplicación de un potenciómetro como resistencia variable

El uso de un potenciómetro como resistencia variable tiene una amplia gama de aplicaciones prácticas en la electrónica. Algunos ejemplos comunes incluyen:

  • Control de brillo en una pantalla LED: Utilizando un potenc
