Guía: Cómo usar un osciloscopio para depurar circuitos electrónicos

En este ensayo, exploraremos en detalle cómo utilizar un osciloscopio para depurar circuitos electrónicos. La depuración de circuitos es un proceso crucial en el campo de la electrónica, ya que permite identificar y solucionar problemas en los circuitos para garantizar su correcto funcionamiento. Un osciloscopio es una herramienta invaluable en este proceso, ya que nos permite visualizar y analizar las señales eléctricas en un circuito. Aprender a utilizar un osciloscopio de manera efectiva puede marcar la diferencia entre el éxito y el fracaso en la depuración de circuitos electrónicos.

Tabla de contenidos
  1. Visión general
  2. Propósito del artículo
  3. Evolución histórica y contexto del osciloscopio
  4. Fundamentos del osciloscopio
  5. Depuración de circuitos electrónicos con un osciloscopio
  6. Aplicaciones avanzadas del osciloscopio
  7. Implicaciones y futuro del uso de osciloscopios
  8. Conclusiones
  9. Fuentes adicionales

Visión general

La depuración de circuitos electrónicos es un proceso esencial en el campo de la electrónica. Los circuitos electrónicos son la base de muchos dispositivos y sistemas, desde teléfonos móviles hasta automóviles y equipos médicos. La correcta depuración de estos circuitos es fundamental para garantizar su funcionamiento adecuado y evitar problemas futuros.

Un osciloscopio es una herramienta que nos permite visualizar y analizar las señales eléctricas en un circuito. Nos proporciona información crucial sobre la forma de onda, la amplitud, la frecuencia y otros parámetros de las señales eléctricas. Esto nos ayuda a identificar problemas en el circuito y tomar las medidas necesarias para solucionarlos.

En la actualidad, la demanda de profesionales capacitados en el uso de osciloscopios está en aumento. Las empresas buscan expertos en electrónica que puedan depurar circuitos de manera eficiente y efectiva. Dominar el uso de un osciloscopio puede abrir muchas puertas en el campo de la electrónica y brindar oportunidades emocionantes y gratificantes.

Propósito del artículo

El propósito de este artículo es proporcionarte los fundamentos necesarios para utilizar un osciloscopio en la depuración de circuitos electrónicos. Aprenderás cómo configurar un osciloscopio, analizar formas de onda, medir parámetros eléctricos y solucionar problemas comunes en los circuitos. Además, exploraremos algunas aplicaciones avanzadas del osciloscopio, como el análisis de señales digitales y el análisis de espectro. Al finalizar este artículo, tendrás los conocimientos necesarios para utilizar un osciloscopio de manera efectiva y convertirte en un experto en la depuración de circuitos electrónicos.

Evolución histórica y contexto del osciloscopio

El osciloscopio ha experimentado una evolución significativa a lo largo de los años. En sus inicios, los osciloscopios eran dispositivos analógicos que utilizaban tubos de rayos catódicos para visualizar las señales eléctricas. Estos osciloscopios eran grandes, costosos y requerían un alto nivel de experiencia para su operación.

Con el avance de la tecnología, los osciloscopios digitales se han vuelto más comunes. Estos osciloscopios utilizan convertidores analógico-digitales (ADC) para digitalizar las señales eléctricas y mostrarlas en una pantalla. Los osciloscopios digitales son más compactos, más asequibles y más fáciles de usar que sus contrapartes analógicas.

En la actualidad, existen diferentes tipos de osciloscopios disponibles en el mercado, como osciloscopios de almacenamiento, osciloscopios de muestreo y osciloscopios de dominio mixto. Cada tipo de osciloscopio tiene sus propias características distintivas y se adapta a diferentes aplicaciones y necesidades.

Fundamentos del osciloscopio

Principios básicos

Antes de sumergirnos en los detalles del uso de un osciloscopio, es importante comprender algunos conceptos básicos. Un osciloscopio es esencialmente un dispositivo que muestra gráficamente las señales eléctricas en un circuito. Estas señales se representan en la pantalla del osciloscopio en forma de formas de onda.

Las formas de onda son representaciones gráficas de las señales eléctricas en función del tiempo. El eje horizontal de la pantalla del osciloscopio representa el tiempo, mientras que el eje vertical representa el voltaje. Al visualizar una forma de onda en un osciloscopio, podemos obtener información valiosa sobre la amplitud, la frecuencia, el período y otros parámetros de la señal.

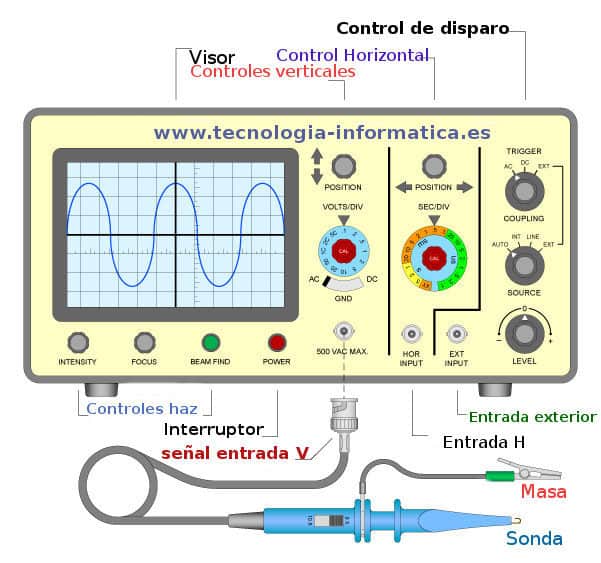

Un osciloscopio está equipado con varios controles y botones que nos permiten ajustar la visualización y realizar mediciones precisas. Algunos de los controles más comunes incluyen la escala de voltaje, el tiempo de base y la posición vertical y horizontal de la señal. Estos controles nos permiten ajustar la visualización de la forma de onda para obtener una imagen clara y precisa de la señal eléctrica.

Tipos de sondas

Las sondas son accesorios utilizados con osciloscopios para conectar el osciloscopio al circuito que se está probando. Hay diferentes tipos de sondas disponibles, y cada tipo tiene sus propias características y aplicaciones específicas.

💡Artículo relacionado  Domina el almacenamiento de formas de onda en tu osciloscopio

Las sondas pasivas son las más comunes y se utilizan para medir señales de baja frecuencia. Estas sondas no requieren alimentación externa y son fáciles de usar. Sin embargo, las sondas pasivas pueden afectar la señal que se está midiendo debido a su impedancia y capacidad.

Las sondas activas, por otro lado, son más adecuadas para medir señales de alta frecuencia. Estas sondas requieren alimentación externa y ofrecen una mayor impedancia y ancho de banda. Las sondas activas son más caras y requieren un mayor nivel de experiencia para su uso adecuado.

Al elegir una sonda, es importante considerar las características de la señal que se va a medir, como la frecuencia y la amplitud. Elegir la sonda adecuada garantizará mediciones precisas y confiables.

Configuración básica del osciloscopio

Antes de comenzar a depurar un circuito utilizando un osciloscopio, es necesario configurar correctamente el osciloscopio. Una configuración adecuada garantizará mediciones precisas y una visualización clara de las señales eléctricas.

El primer paso en la configuración de un osciloscopio es ajustar la escala de voltaje. La escala de voltaje determina la amplitud de la señal que se mostrará en la pantalla del osciloscopio. Es importante ajustar la escala de voltaje de manera que la señal se muestre claramente sin distorsiones ni recorte.

A continuación, debemos ajustar el tiempo de base del osciloscopio. El tiempo de base determina la velocidad a la que se muestra la forma de onda en la pantalla. Es importante ajustar el tiempo de base de manera que la forma de onda se muestre claramente sin distorsiones ni borrosidad.

Además, debemos ajustar la posición vertical y horizontal de la señal. La posición vertical determina la ubicación vertical de la señal en la pantalla, mientras que la posición horizontal determina la ubicación horizontal de la señal en la pantalla. Estos ajustes nos permiten centrar la señal en la pantalla y obtener una visualización clara.

Una vez que hayamos realizado estas configuraciones básicas, estaremos listos para comenzar a depurar el circuito utilizando el osciloscopio. Es importante tener en cuenta que la configuración adecuada puede variar según la aplicación y las características de la señal que se está midiendo. Es recomendable consultar el manual del osciloscopio y experimentar con diferentes configuraciones para obtener los mejores resultados.

Depuración de circuitos electrónicos con un osciloscopio

Identificación de problemas comunes

Uno de los principales usos de un osciloscopio en la depuración de circuitos electrónicos es la identificación de problemas comunes. Los circuitos electrónicos pueden experimentar una variedad de problemas, como ruidos, distorsiones y fallas en la señal. Utilizando un osciloscopio, podemos visualizar y analizar las señales eléctricas en el circuito para identificar y diagnosticar estos problemas.

Por ejemplo, si estamos depurando un circuito de audio y notamos un ruido no deseado en la señal de salida, podemos utilizar un osciloscopio para visualizar la forma de onda y determinar la fuente del ruido. Podemos analizar la forma de onda y buscar anomalías, como picos o distorsiones, que podrían indicar un problema en el circuito.

Además, un osciloscopio nos permite comparar la señal de entrada con la señal de salida en un circuito. Esto nos ayuda a identificar cualquier pérdida de señal o distorsión que pueda ocurrir en el circuito. Al comparar las formas de onda de entrada y salida, podemos determinar si el circuito está funcionando correctamente o si hay algún problema que deba ser abordado.

Análisis de formas de onda

El análisis de formas de onda es una parte fundamental de la depuración de circuitos electrónicos utilizando un osciloscopio. Las formas de onda capturadas por un osciloscopio contienen una gran cantidad de información sobre la señal eléctrica en el circuito.

Al analizar una forma de onda, podemos obtener información sobre la amplitud, la frecuencia, el período y otros parámetros de la señal. Esto nos ayuda a comprender mejor la naturaleza de la señal y a identificar cualquier anomalía o problema en el circuito.

Por ejemplo, al analizar una forma de onda, podemos determinar la amplitud máxima y mínima de la señal, lo que nos indica el rango de voltaje en el circuito. También podemos determinar la frecuencia de la señal, que nos indica la cantidad de ciclos completos que ocurren en un segundo.

💡Artículo relacionado  Guía para calibrar tu osciloscopio de forma precisa y profesional

Además, podemos analizar la forma de onda para identificar cualquier distorsión o ruido no deseado. Por ejemplo, una forma de onda distorsionada puede indicar problemas en la etapa de amplificación del circuito, mientras que un ruido no deseado puede indicar interferencias externas o problemas de conexión.

El análisis de formas de onda nos permite comprender mejor la señal eléctrica en un circuito y nos proporciona información valiosa para la depuración y solución de problemas.

Medición de parámetros eléctricos

Un osciloscopio también nos permite medir una variedad de parámetros eléctricos en un circuito. Estas mediciones nos ayudan a comprender mejor la señal eléctrica y a realizar análisis más precisos.

Algunos de los parámetros eléctricos que podemos medir utilizando un osciloscopio incluyen el voltaje pico a pico, el voltaje eficaz y la frecuencia. El voltaje pico a pico es la diferencia entre el valor máximo y mínimo de la señal, y nos indica el rango de voltaje en el circuito.

El voltaje eficaz, por otro lado, es el valor de voltaje que produce la misma potencia que un voltaje de corriente continua. Esta medida es especialmente útil cuando se trabaja con señales de corriente alterna, ya que nos permite comparar la potencia de diferentes señales.

La frecuencia es otro parámetro importante que podemos medir utilizando un osciloscopio. La frecuencia nos indica la cantidad de ciclos completos que ocurren en un segundo y nos ayuda a comprender la naturaleza de la señal en el circuito.

Al realizar mediciones precisas de estos parámetros eléctricos, podemos obtener una comprensión más profunda de la señal eléctrica en el circuito y realizar análisis más precisos.

Solución de problemas específicos

Un osciloscopio también nos permite solucionar problemas específicos en los circuitos electrónicos. Al visualizar y analizar las señales eléctricas en un circuito, podemos identificar la fuente de los problemas y tomar las medidas necesarias para solucionarlos.

Por ejemplo, si estamos depurando un circuito de alimentación y notamos una caída de voltaje en la señal de salida, podemos utilizar un osciloscopio para visualizar la forma de onda y determinar la causa de la caída de voltaje. Podemos analizar la forma de onda y buscar cualquier anomalía, como picos o distorsiones, que podrían indicar un problema en el circuito de alimentación.

Además, un osciloscopio nos permite solucionar problemas de señal en los circuitos electrónicos. Por ejemplo, si estamos depurando un circuito de comunicación y notamos problemas de sincronización en la señal, podemos utilizar un osciloscopio para visualizar la forma de onda y determinar la causa de los problemas de sincronización. Podemos analizar la forma de onda y buscar cualquier desfase o distorsión que pueda estar causando los problemas de sincronización.

Al utilizar un osciloscopio para solucionar problemas específicos en los circuitos electrónicos, podemos ahorrar tiempo y esfuerzo al identificar rápidamente la fuente de los problemas y tomar las medidas necesarias para solucionarlos.

Aplicaciones avanzadas del osciloscopio

Análisis de señales digitales

Además de su uso en la depuración de circuitos analógicos, un osciloscopio también puede utilizarse para analizar señales digitales. Las señales digitales son aquellas que representan información en forma de bits, y se utilizan ampliamente en sistemas digitales y de comunicación.

Un osciloscopio nos permite capturar y analizar señales digitales, como pulsos y protocolos de comunicación. Podemos visualizar la forma de onda de una señal digital y analizar su amplitud, duración y frecuencia. Esto nos permite comprender mejor la naturaleza de la señal digital y realizar análisis más precisos.

El análisis de señales digitales es especialmente útil en aplicaciones como la depuración de sistemas digitales, la caracterización de protocolos de comunicación y la detección de problemas en circuitos lógicos. Al utilizar un osciloscopio para analizar señales digitales, podemos obtener información valiosa sobre el funcionamiento de los sistemas digitales y tomar las medidas necesarias para solucionar problemas.

Análisis de espectro

Otra aplicación avanzada del osciloscopio es el análisis de espectro. El análisis de espectro nos permite visualizar y analizar las frecuencias presentes en una señal eléctrica. Esto es especialmente útil en aplicaciones como la detección de interferencias y la caracterización de señales complejas.

Un osciloscopio equipado con una función de análisis de espectro nos permite capturar y analizar las frecuencias presentes en una señal. Podemos visualizar el espectro de frecuencias y analizar la amplitud y la distribución de las frecuencias en la señal.

💡Artículo relacionado  Captura eventos específicos con la función de disparo en un osciloscopio

El análisis de espectro es especialmente útil en aplicaciones como la detección de interferencias en sistemas de comunicación y la caracterización de señales complejas en aplicaciones como la música y el audio. Al utilizar un osciloscopio para analizar el espectro de una señal, podemos obtener información valiosa sobre las frecuencias presentes y tomar las medidas necesarias para solucionar problemas o mejorar el rendimiento de los sistemas.

Depuración de circuitos de radiofrecuencia

Los osciloscopios también se utilizan ampliamente en la depuración de circuitos de radiofrecuencia. Los circuitos de radiofrecuencia son aquellos que operan en el rango de frecuencias de radio, y se utilizan en aplicaciones como la comunicación inalámbrica, la transmisión de datos y la radiodifusión.

La depuración de circuitos de radiofrecuencia puede ser especialmente desafiante debido a las características únicas de las señales de radiofrecuencia. Estas señales suelen tener amplitudes muy bajas y frecuencias muy altas, lo que requiere equipos especializados para su visualización y análisis.

Un osciloscopio equipado con las sondas y accesorios adecuados puede ser una herramienta invaluable en la depuración de circuitos de radiofrecuencia. Nos permite visualizar y analizar las señales de radiofrecuencia, identificar problemas y tomar las medidas necesarias para solucionarlos.

El osciloscopio nos permite realizar técnicas de sintonización y análisis de armónicos en los circuitos de radiofrecuencia. Esto nos ayuda a optimizar el rendimiento de los circuitos y garantizar una transmisión y recepción de señales confiables.

Implicaciones y futuro del uso de osciloscopios

El uso de osciloscopios ha revolucionado la industria de la electrónica y ha permitido avances significativos en diferentes campos. Los osciloscopios nos brindan una visión detallada de las señales eléctricas en los circuitos, lo que nos permite identificar problemas y tomar las medidas necesarias para solucionarlos.

En el futuro, se espera que los osciloscopios continúen evolucionando y mejorando. Se espera que los osciloscopios digitales se vuelvan más rápidos, más precisos y más fáciles de usar. Además, se espera que se desarrollen nuevas técnicas y tecnologías para el análisis de señales eléctricas, lo que nos permitirá obtener una comprensión aún mayor de los circuitos electrónicos.

El uso de osciloscopios también está creciendo en campos como la investigación científica, la ingeniería de comunicaciones y la medicina. Los osciloscopios se utilizan en una amplia variedad de aplicaciones, desde la depuración de circuitos electrónicos hasta la investigación de fenómenos físicos y biológicos.

El uso de osciloscopios en la depuración de circuitos electrónicos es fundamental para garantizar el correcto funcionamiento de los dispositivos y sistemas electrónicos. Los osciloscopios nos brindan una visión detallada de las señales eléctricas en los circuitos y nos permiten identificar problemas y tomar las medidas necesarias para solucionarlos. Dominar el uso de un osciloscopio es esencial para cualquier profesional en el campo de la electrónica y ofrece oportunidades emocionantes y gratificantes.

Conclusiones

En este artículo, hemos explorado en detalle cómo utilizar un osciloscopio para depurar circuitos electrónicos. Hemos aprendido los fundamentos del uso de un osciloscopio, incluyendo los principios básicos, los tipos de sondas y la configuración básica del osciloscopio. También hemos explorado la depuración de circuitos electrónicos utilizando un osciloscopio, incluyendo la identificación de problemas comunes, el análisis de formas de onda, la medición de parámetros eléctricos y la solución de problemas específicos.

Además, hemos explorado algunas aplicaciones avanzadas del osciloscopio, como el análisis de señales digitales, el análisis de espectro y la depuración de circuitos de radiofrecuencia. También hemos discutido las implicaciones y el futuro del uso de osciloscopios en la industria de la electrónica.

Esperamos que este artículo te haya proporcionado los conocimientos necesarios para utilizar un osciloscopio de manera efectiva en la depuración de circuitos electrónicos. Dominar el uso de un osciloscopio es esencial para cualquier profesional en el campo de la electrónica y te brindará una ventaja competitiva en el mercado laboral.

Recuerda que la depuración de circuitos electrónicos es un proceso complejo y requiere práctica y experiencia. No dudes en experimentar con diferentes configuraciones y técnicas para obtener los mejores resultados. Además, te recomendamos consultar recursos adicionales, como libros, cursos en línea y sitios web, para obtener más información sobre el uso de osciloscopios y la depuración de circuitos electrónicos.

Fuentes adicionales

  • Libro: "Osciloscopios: Principios y aplicaciones" de Robert L. Boylestad
  • Curso en línea: "Introducción al uso de osciloscopios" en Udemy
  • Sitio web: www.oscilloscopetips.com - Recursos y consejos para el uso de osciloscopios
