Guía práctica: Cómo representar señales en un osciloscopio digital

En este ensayo, exploraremos cómo aprovechar al máximo tu osciloscopio digital y representar señales de manera efectiva. La representación de señales es una habilidad fundamental en campos como la electrónica, la ingeniería y la investigación científica. A lo largo de este artículo, aprenderás los fundamentos de la representación de señales en un osciloscopio digital, obtendrás consejos prácticos para obtener mediciones precisas y comprender los resultados, y descubrirás técnicas avanzadas para analizar y visualizar diferentes tipos de señales. ¡Comencemos!

Tabla de contenidos
  1. Evolución histórica y contexto del tema
  2. Fundamentos de la representación de señales en un osciloscopio digital
  3. Técnicas avanzadas para representar señales en un osciloscopio digital
  4. Aplicaciones y casos de uso de la representación de señales en un osciloscopio digital
  5. Controversias y críticas en torno a los osciloscopios digitales
  6. Recomendaciones y mejores prácticas
  7. Conclusión
  8. Referencias

Evolución histórica y contexto del tema

Antes de sumergirnos en los detalles de la representación de señales en un osciloscopio digital, es importante comprender su evolución histórica y su contexto en la electrónica moderna. Los osciloscopios han existido desde hace décadas, pero con la llegada de los osciloscopios digitales, se abrió un nuevo mundo de posibilidades en términos de precisión, versatilidad y capacidad de análisis. Hoy en día, los osciloscopios digitales son herramientas esenciales en laboratorios, empresas de electrónica y muchas otras industrias donde se requiere el análisis de señales.

Fundamentos de la representación de señales en un osciloscopio digital

Introducción a los osciloscopios digitales

Antes de sumergirnos en los detalles de la representación de señales en un osciloscopio digital, es importante comprender los conceptos básicos de los osciloscopios digitales. Un osciloscopio digital es un instrumento de medición electrónico que se utiliza para visualizar y analizar señales eléctricas. A diferencia de los osciloscopios analógicos, que utilizan componentes electrónicos analógicos para representar las señales, los osciloscopios digitales convierten las señales en valores digitales y las representan en una pantalla LCD.

Los osciloscopios digitales tienen varias ventajas sobre los osciloscopios analógicos. Por un lado, ofrecen una mayor precisión y resolución, lo que permite mediciones más precisas. Además, los osciloscopios digitales suelen tener una mayor capacidad de almacenamiento y permiten el análisis y procesamiento de señales de manera más avanzada.

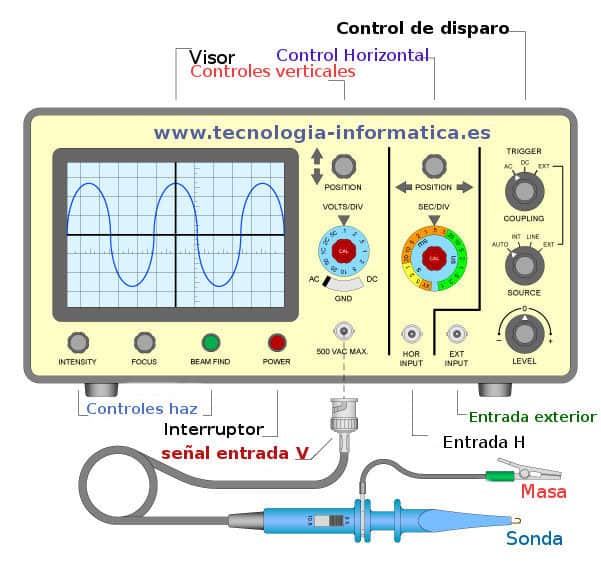

Configuración básica del osciloscopio digital

Antes de comenzar a representar señales en un osciloscopio digital, es importante realizar una configuración básica. Esto incluye la conexión de las sondas, el ajuste de la escala y la selección de la base de tiempo.

Para comenzar, conecta las sondas del osciloscopio a los puntos de prueba adecuados en el circuito que deseas medir. Asegúrate de que las sondas estén correctamente conectadas y que la polaridad sea la correcta.

A continuación, ajusta la escala vertical y horizontal del osciloscopio para obtener una representación adecuada de la señal. La escala vertical determina la amplitud de la señal que se mostrará en la pantalla, mientras que la escala horizontal determina la duración de la señal que se mostrará.

Por último, selecciona la base de tiempo adecuada para la señal que deseas representar. La base de tiempo determina la velocidad a la que se muestra la señal en la pantalla. Si la señal es periódica, puedes seleccionar una base de tiempo que muestre varios ciclos de la señal en la pantalla.

Una vez que hayas realizado esta configuración básica, estarás listo para comenzar a representar señales en tu osciloscopio digital.

Tipos de señales y formas de onda

En un osciloscopio digital, puedes representar una amplia variedad de señales, desde señales periódicas hasta señales de pulso y señales senoidales. Cada tipo de señal tiene características únicas que se pueden analizar y visualizar en un osciloscopio digital.

Las señales periódicas son aquellas que se repiten a intervalos regulares. Estas señales son comunes en aplicaciones como la electrónica de potencia, la comunicación y la instrumentación. Al representar una señal periódica en un osciloscopio digital, puedes observar su forma de onda, amplitud, frecuencia y otros parámetros importantes.

💡Artículo relacionado  Descubre las mejores marcas de osciloscopios analógicos: guía completa

Las señales de pulso son aquellas que tienen una forma de onda rectangular. Estas señales son comunes en aplicaciones digitales, como la transmisión de datos y la electrónica de conmutación. Al representar una señal de pulso en un osciloscopio digital, puedes observar su tiempo de subida, tiempo de bajada, ancho de pulso y otros parámetros relacionados.

Las señales senoidales son aquellas que tienen una forma de onda sinusoidal. Estas señales son comunes en aplicaciones como la electrónica de audio, la generación de señales y la transmisión de radio. Al representar una señal senoidal en un osciloscopio digital, puedes observar su frecuencia, amplitud, fase y otros parámetros relacionados.

Estos son solo algunos ejemplos de los diferentes tipos de señales que se pueden representar en un osciloscopio digital. Cada tipo de señal tiene características únicas que se pueden analizar y visualizar en un osciloscopio digital, lo que lo convierte en una herramienta invaluable en muchas aplicaciones.

Técnicas avanzadas para representar señales en un osciloscopio digital

Análisis de señales y mediciones precisas

Una vez que hayas dominado los fundamentos de la representación de señales en un osciloscopio digital, puedes pasar a técnicas más avanzadas para realizar mediciones precisas y analizar las señales en detalle.

Una de las técnicas más importantes es la medición de parámetros clave de la señal, como la amplitud, la frecuencia, el período y el tiempo de subida. Estas mediciones son fundamentales para comprender las características de la señal y su comportamiento en el circuito.

Además de las mediciones básicas, los osciloscopios digitales también ofrecen funciones matemáticas y estadísticas avanzadas que te permiten analizar las señales de manera más profunda. Por ejemplo, puedes realizar operaciones matemáticas como la suma, la resta, la multiplicación y la división de señales para obtener nuevas formas de onda. También puedes calcular estadísticas como el valor medio, el valor máximo, el valor mínimo y la desviación estándar de una señal.

Estas técnicas avanzadas te permiten obtener una comprensión más completa de las señales que estás representando y realizar análisis más sofisticados en tu osciloscopio digital.

Visualización y captura de señales complejas

Además del análisis de señales, los osciloscopios digitales también ofrecen técnicas avanzadas para visualizar y capturar señales complejas. Estas técnicas son especialmente útiles cuando se trabaja con señales rápidas o señales que cambian rápidamente en el tiempo.

Una de las técnicas más comunes es la función de almacenamiento, que te permite capturar y almacenar formas de onda en el osciloscopio digital. Esto es especialmente útil cuando se trabaja con señales transitorias o señales que ocurren en momentos específicos.

Además de la función de almacenamiento, los osciloscopios digitales también ofrecen un modo de disparo que te permite capturar formas de onda específicas en función de ciertos criterios. Por ejemplo, puedes configurar el osciloscopio para que capture una forma de onda cuando se cumpla una determinada condición, como cuando la amplitud de la señal supera un cierto umbral.

Estas técnicas de visualización y captura de señales complejas te permiten analizar y comprender mejor las señales que estás representando en tu osciloscopio digital, lo que te ayuda a tomar decisiones más informadas y resolver problemas más rápidamente.

Aplicaciones y casos de uso de la representación de señales en un osciloscopio digital

Electrónica y diseño de circuitos

Una de las aplicaciones más comunes de la representación de señales en un osciloscopio digital es en la electrónica y el diseño de circuitos. Los osciloscopios digitales son herramientas esenciales en el diseño y depuración de circuitos electrónicos, ya que te permiten visualizar y analizar las señales en tiempo real.

💡Artículo relacionado  Guía completa: Descubre las aplicaciones de los osciloscopios digitales

En el diseño de circuitos, los osciloscopios digitales se utilizan para medir y verificar las señales de entrada y salida de los componentes electrónicos. Esto te permite asegurarte de que los componentes estén funcionando correctamente y que las señales estén dentro de los rangos esperados.

Además, los osciloscopios digitales también se utilizan para detectar problemas de señal en los circuitos electrónicos. Por ejemplo, si hay una señal distorsionada o una señal de ruido no deseada, puedes utilizar el osciloscopio para identificar la fuente del problema y tomar las medidas necesarias para solucionarlo.

Ingeniería de comunicaciones y redes

La representación de señales en un osciloscopio digital también es fundamental en la ingeniería de comunicaciones y redes. En estas áreas, los osciloscopios digitales se utilizan para analizar y solucionar problemas de señal en sistemas de comunicación y redes.

Por ejemplo, en la ingeniería de comunicaciones, los osciloscopios digitales se utilizan para medir y analizar las señales de datos en sistemas de transmisión. Esto te permite verificar la calidad de la señal, detectar interferencias y solucionar problemas de comunicación.

En la ingeniería de redes, los osciloscopios digitales se utilizan para analizar y solucionar problemas de señal en redes de datos. Esto incluye la medición de señales de datos, la detección de problemas de latencia y la verificación de la calidad de la señal en diferentes puntos de la red.

Investigación científica y laboratorios

En la investigación científica y los laboratorios, la representación de señales en un osciloscopio digital es esencial para realizar mediciones precisas y capturar señales rápidas. Los osciloscopios digitales se utilizan en una amplia variedad de campos, como la física, la biología, la química y la ingeniería.

En la investigación científica, los osciloscopios digitales se utilizan para medir y analizar señales biológicas, como señales de electrocardiograma (ECG) o señales de electroencefalograma (EEG). Esto te permite estudiar el comportamiento de las señales biológicas y obtener información valiosa sobre el funcionamiento del cuerpo humano.

En los laboratorios, los osciloscopios digitales se utilizan para caracterizar materiales, medir señales rápidas y realizar experimentos de física. Esto incluye la captura de señales de alta frecuencia, la medición de señales de audio y la verificación de formas de onda en diferentes experimentos.

Controversias y críticas en torno a los osciloscopios digitales

Aunque los osciloscopios digitales son herramientas poderosas y versátiles, también han sido objeto de críticas y controversias. Algunas de las críticas comunes incluyen la falta de precisión en ciertos rangos de frecuencia, la complejidad de la interfaz de usuario y la dependencia de la tecnología digital.

En cuanto a la falta de precisión, algunos osciloscopios digitales pueden tener limitaciones en términos de ancho de banda y tasa de muestreo, lo que puede afectar la precisión de las mediciones en ciertos rangos de frecuencia. Sin embargo, los fabricantes han estado trabajando para mejorar la precisión de los osciloscopios digitales y ofrecer modelos con especificaciones más avanzadas.

En cuanto a la complejidad de la interfaz de usuario, algunos osciloscopios digitales pueden tener una curva de aprendizaje pronunciada y requerir un tiempo de adaptación para utilizar todas sus funciones de manera efectiva. Sin embargo, los fabricantes han estado trabajando en interfaces de usuario más intuitivas y amigables, que facilitan el uso de los osciloscopios digitales.

En cuanto a la dependencia de la tecnología digital, algunos críticos argumentan que los osciloscopios digitales pueden perder la "sensación" y la intuición de los osciloscopios analógicos. Sin embargo, la mayoría de los profesionales de la electrónica y la ingeniería han adoptado los osciloscopios digitales debido a sus ventajas en términos de precisión, versatilidad y capacidad de análisis.

En general, es importante tener en cuenta estas críticas y considerar las limitaciones y ventajas de los osciloscopios digitales al utilizarlos en aplicaciones específicas.

Recomendaciones y mejores prácticas

Selección y compra de un osciloscopio digital

Si estás considerando comprar un osciloscopio digital, aquí tienes algunas recomendaciones y mejores prácticas a tener en cuenta:

  • Considera tus necesidades y presupuesto: Antes de comprar un osciloscopio digital, asegúrate de tener claro qué tipo de señales vas a representar y cuál es tu presupuesto. Esto te ayudará a seleccionar el osciloscopio adecuado para tus necesidades.
  • Evalúa las especificaciones técnicas: Al seleccionar un osciloscopio digital, presta atención a las especificaciones técnicas, como el ancho de banda, la tasa de muestreo, la resolución y la capacidad de almacenamiento. Estas especificaciones determinarán la calidad y la precisión de las mediciones que puedes realizar.
  • Investiga las marcas y los modelos: Antes de comprar un osciloscopio digital, investiga las marcas y los modelos disponibles en el mercado. Lee reseñas y opiniones de otros usuarios para tener una idea de la calidad y el rendimiento de cada modelo.
  • Considera el soporte y la garantía: Asegúrate de que el fabricante del osciloscopio digital ofrezca un buen soporte técnico y una garantía adecuada. Esto te brindará tranquilidad en caso de que encuentres algún problema o necesites asistencia técnica.
💡Artículo relacionado  Funciones sorprendentes de los osciloscopios digitales: guía completa

Mantenimiento y calibración del osciloscopio digital

Una vez que hayas adquirido un osciloscopio digital, es importante realizar un mantenimiento regular y una calibración adecuada para garantizar mediciones precisas y un rendimiento óptimo. Aquí tienes algunas mejores prácticas a tener en cuenta:

  • Limpia la pantalla y los controles regularmente: Utiliza un paño suave y limpio para limpiar la pantalla y los controles del osciloscopio digital. Evita el uso de productos químicos o abrasivos que puedan dañar la superficie.
  • Verifica las conexiones y las sondas: Regularmente, verifica las conexiones y las sondas del osciloscopio digital para asegurarte de que estén en buen estado y correctamente conectadas. Si encuentras algún problema, reemplaza las sondas o las conexiones defectuosas.
  • Realiza una calibración regular: La calibración del osciloscopio digital es fundamental para garantizar mediciones precisas. Sigue las instrucciones del fabricante para realizar una calibración regular y asegúrate de que el osciloscopio esté dentro de las especificaciones técnicas.

Recursos adicionales y fuentes de información

Si estás interesado en aprender más sobre la representación de señales en osciloscopios digitales, aquí tienes algunos recursos adicionales y fuentes de información:

  • Libros: Busca libros especializados en osciloscopios digitales y representación de señales. Algunos títulos recomendados incluyen "Oscilloscopes: How to Use Them, How They Work" de Ian Hickman y "The Oscilloscope: Principles and Operation" de Robert G. Middleton.
  • Artículos y sitios web: Explora artículos y sitios web especializados en electrónica y osciloscopios digitales. Algunos sitios web recomendados incluyen "Tektronix" y "Keysight Technologies", que ofrecen una amplia gama de recursos y tutoriales sobre osciloscopios digitales.
  • Cursos y capacitaciones: Considera tomar cursos o capacitaciones en línea o presenciales sobre osciloscopios digitales. Estos cursos te brindarán una comprensión más profunda de los osciloscopios digitales y te ayudarán a utilizarlos de manera más efectiva en tus aplicaciones.

Conclusión

La representación de señales en un osciloscopio digital es una habilidad fundamental en campos como la electrónica, la ingeniería y la investigación científica. A lo largo de este artículo, hemos explorado los fundamentos de la representación de señales en un osciloscopio digital, hemos discutido técnicas avanzadas para analizar y visualizar diferentes tipos de señales, y hemos explorado aplicaciones y casos de uso en diferentes industrias.

Espero que este artículo te haya brindado una comprensión más profunda de cómo aprovechar al máximo tu osciloscopio digital y representar señales de manera efectiva. Recuerda seguir las mejores prácticas y considerar las recomendaciones al seleccionar, utilizar y mantener tu osciloscopio digital. ¡Buena suerte en tus futuros proyectos de representación de señales!

Referencias

1. Hickman, Ian. "Oscilloscopes: How to Use Them, How They Work". Newnes, 2019.

2. Middleton, Robert G. "The Oscilloscope: Principles and Operation". Prentice-Hall, 2017.

3. Tektronix. "Oscilloscope Resources". Recuperado de https://www.tek.com/oscilloscope

4. Keysight Technologies. "Oscilloscope Basics". Recuperado de https://www.keysight.com/us/en/products/oscilloscopes/oscilloscope-basics.html
